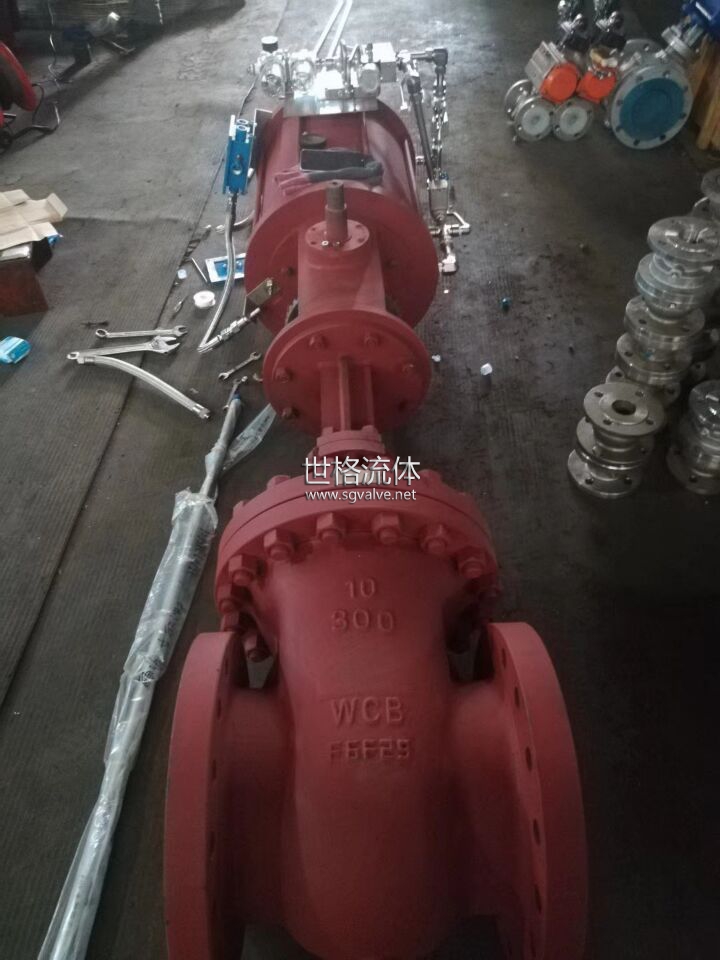

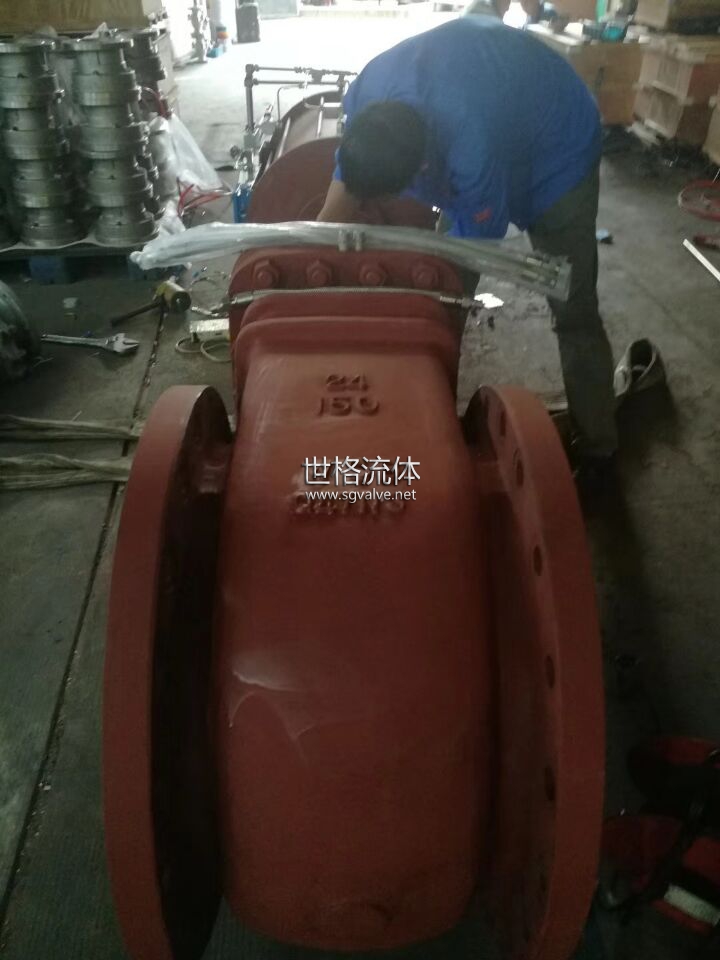

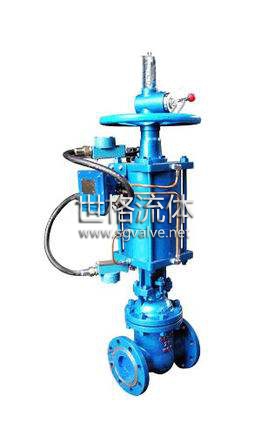

氣動閘閥

口徑：50-500
特點：雙層氣缸，并帶有緩沖機構

1、氣動閘閥配有氣動執行機構和手動機構
2、閘閥執行器采用雙層氣缸結構，它與單氣缸式氣動閘閥相比，提升力增大了一倍
3、解決了單氣缸式氣動閘閥的某些閥板在閥體內楔死而打不開的弊病
4、具備緩沖機構，能有效地減輕關閉閥門時由于活塞下行沖擊而造成的閥板密封面和閥體密封面的磨損，同時也能避免閘板卡死的現象

產品特性
規格參數
常見問題

產品用途

氣動閘閥性能可靠、操作切換和維修方便，已被石油、化工、海運等部門廣泛用于對各類介質控制

【產品特點】

1、氣動閘閥配有氣動執行機構和手動機構

2、閘閥執行器采用雙層氣缸結構，它與單氣缸式氣動閘閥相比，提升力增大了一倍

3、解決了單氣缸式氣動閘閥的某些閥板在閥體內楔死而打不開的弊病

4、具備緩沖機構，能有效地減輕關閉閥門時由于活塞下行沖擊而造成的閥板密封面和閥體密封面的磨損，同時也能避免閘板卡死的現象

【性能參數】

適用介質	適用溫度（℃）	材料
適用介質	適用溫度（℃）	閥體、閥蓋	閥座、閘板及密封圈	閥桿	填料	氣缸
水、蒸汽、油品等	≤350	碳素鋼	堆焊鐵基合金	鉻不銹鋼	柔性石墨	無縫鋼管

氣動閘閥 1.6MPa 主要連接尺寸

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	mm	130	150	160	180	200	250	265	280	300	325	350	400	450	500	550	600	650	700	800
H	mm	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780	2050	2181	2599
W	mm	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600	720	720	720

氣動閘閥 2.5MPa 主要連接尺寸
