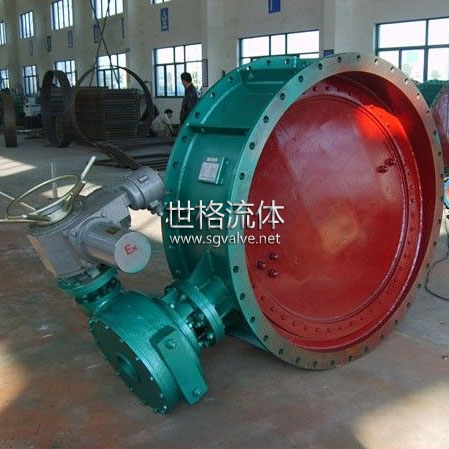

ZKJC-2.5電動快速煤氣切斷閥概 述：

ZKJC-2.5電動快速煤氣切斷閥為自力式啟閉設備，是我公司引進先進技術，結合國內加熱爐實際情況進行開發設計的新產品，是加熱爐系統中防止煤氣或空氣管道失壓而引起火焰回火或煤氣外泄等重大事故發生有效、理想的安全裝置。具有結構簡單，操作靈敏可靠，操作維護方便、密封性能好、切斷速度快及阻力小等優點。并可現場檢測和調整切斷極限壓力，該閥屬冶金、石化、電站等行業的燃氣爐控制系統中不可缺少的安全設備。 工作原理： 1、ZKJC-2.5電動快速煤氣切斷閥是一種快速執行器，可與電動單元組合儀表配套使用，具有結構簡單，操做方便，流阻小，口徑打等優點。 2、ZKJC-2.5電動快速煤氣切斷閥可減輕勞動強度，且達到安全生產的節能作用。 3、當電動裝置接到閥關信號通電時，電動裝置輸出軸回轉一個84°，通過聯軸器使閥桿也回轉一個84°，通時閥桿帶動閥板回轉。使閥板處于關閉位置，此時電動裝置的限位開關斷開，同時送出一個信號。 ZKJC-2.5電動快速煤氣切斷閥由煤氣或空氣管道壓力通過曲壓管進入相應壓力感應裝置，自動感應煤氣和空氣管道壓力，當任一管道壓力將低于原設定壓力值時，連接在壓力感應裝置上的打擊重錘同時脫離壓力感應裝置的約束，打擊在鉤桿上，掛靠在鉤桿上的重錘同時脫離鉤桿約束跌落后帶動閥軸轉動，使閥門迅速關閉的目的，同時限位開關出報警信號，增加一個電磁閥可襯行遠離自動控制。欲將閥門恢復工作狀態時，需現場手動操作。 ZKJC-2.5電動快速煤氣切斷閥主要性能參數： 公稱壓力：0.25MPa 工作溫度：-20-180℃ 泄流量：≤10-4 閥板轉角：84° 啟閉時間：閥門公稱通徑小于DN500啟閉時間為2-5S 閥門公稱大于：DN1800啟閉時間為4-15S 電裝裝置;Z型電動裝置 電壓：380V 電懂裝置技術參數和原理接線圖請參照電動裝置使用說明
