十種液壓閥工作原理動態圖

發布時間:2019-04-02 10:38:42

液壓閥是一種用壓力油操作的自動化元件,它受配壓閥壓力油的控制,通常與電磁配壓閥組合使用,可用于遠距離控制水電站油、氣、水管路系統的通斷。常用于夾緊、控制、潤滑等油路。有直動型與先導型之分,多用先導型。

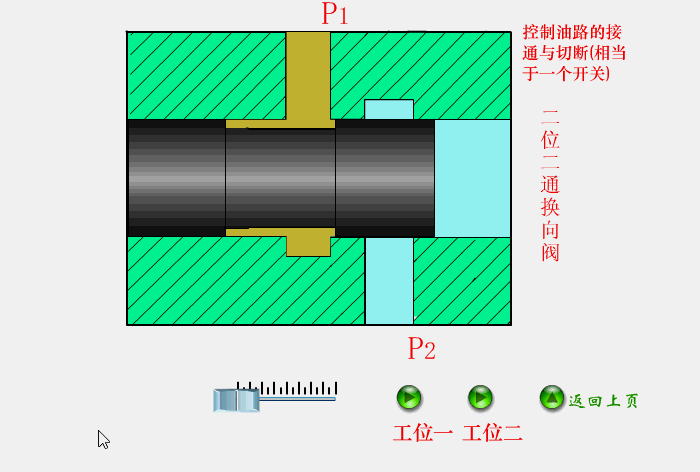

液壓閥——二位二通換向閥

液壓閥——二位二通換向閥

液壓閥——二位四通換向閥

液壓閥——二位四通換向閥

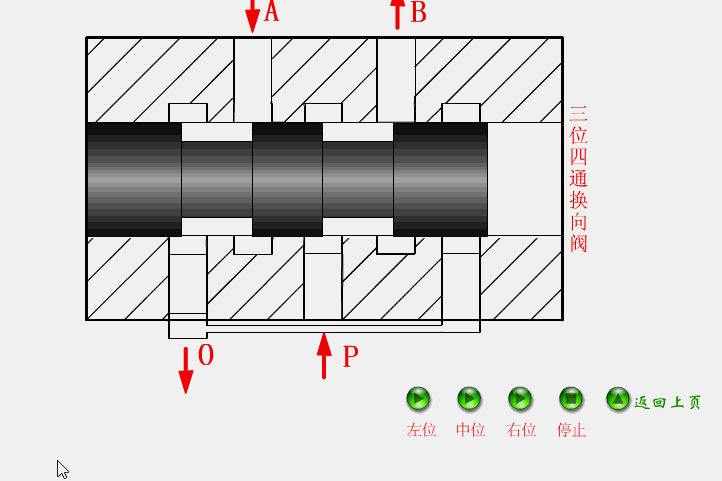

液壓閥——三位四通換向閥

液壓閥——三位四通換向閥

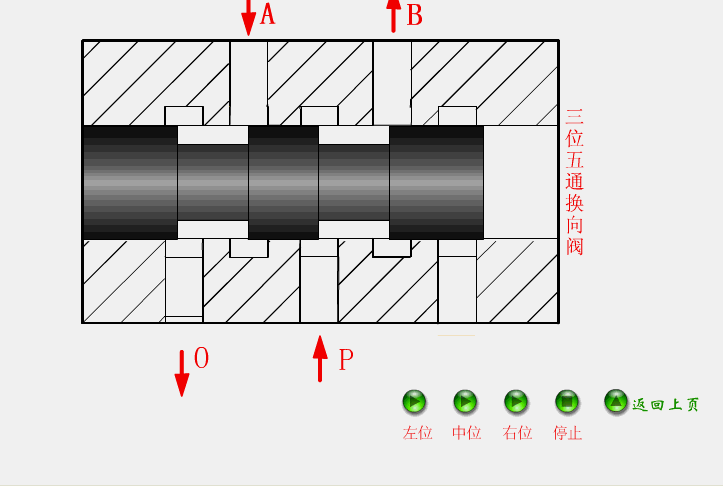

液壓閥——三位五通換向閥

液壓閥——三位五通換向閥

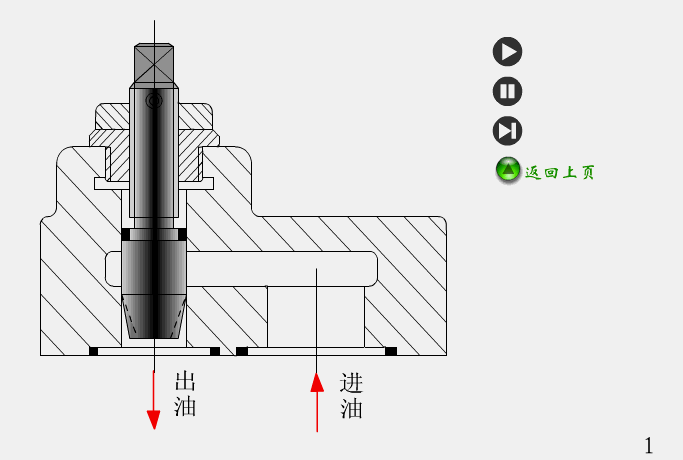

液壓閥——節流閥

液壓閥——節流閥

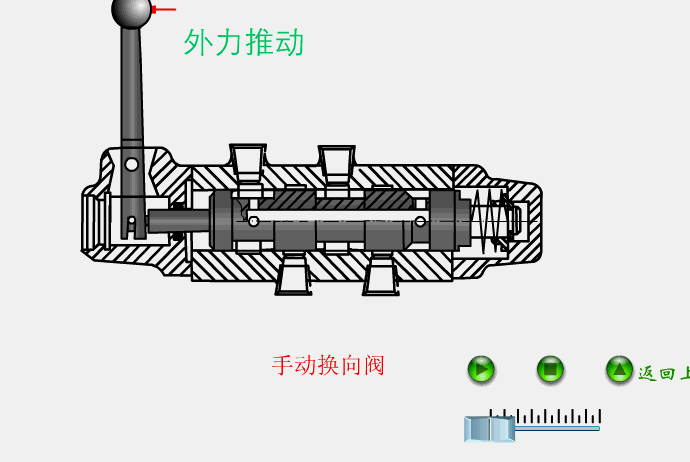

液壓閥——手動換向閥

液壓閥——手動換向閥

液壓閥——液動換向閥

液壓閥——液動換向閥

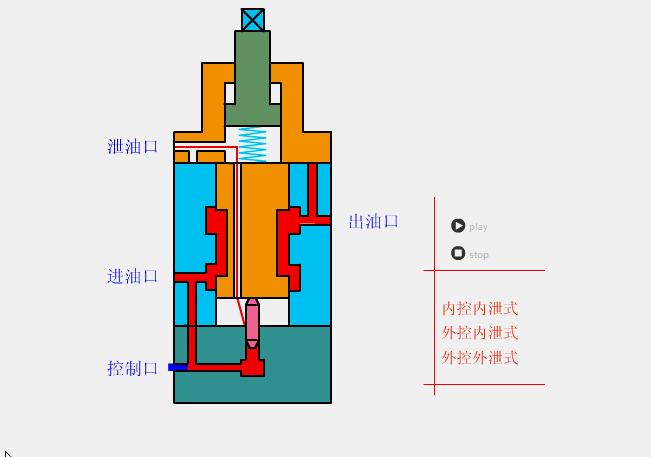

液壓閥——順序閥

液壓閥——順序閥

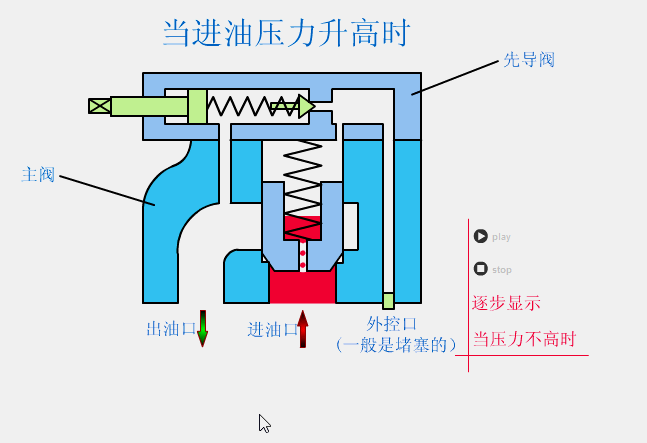

液壓閥——溢流閥


液壓閥的分類方式
按控制方法分類:手動,電控,液控
按功能分類:流量閥(節流閥、調速閥,分流集流閥)、壓力閥(溢流閥,減壓閥,順序閥,卸荷閥)、方向閥(電磁換向閥、手動換向閥、單向閥、液控單向閥)
按安裝方式分:板式閥,管式閥,疊加閥,螺紋插裝閥,蓋板閥
按操縱方式分:手動閥,機動閥,電動閥,液動閥,電液動閥等。

液壓閥的設計原理
液壓閥的設計主要是為了液壓閥組的設計,而液壓閥組在設計之前必須先考慮油路,要提前確定油路的哪一些部分可以集成,在油路的設計上必須追求簡單,要省去不必要的步驟。在確定油路以后,主要的就是斜孔以及工藝孔,在油路上的這些東西都要減少,做到只要夠用就可以,不必要太多,在斜孔和工藝孔的設計當中要注意孔徑和流量的搭配,方向和位置必須要合適,要考慮整體情況,保證滿足要求。如果方向或者位置有一些不合適,需要調整元件,就一定要確保可以簡單方便的操作以及維護。
關于液壓閥的設計首先從液壓閥的設計尺寸來討論。液壓閥組的長寬高尺寸一般參照組成液壓閥組的零件的大小來確定,例如,液壓閥組的高度,在不影響實際作用的前提下,盡量跟元件的高度保持一致。液壓閥組的長度,在不影響布局和結構的前提下,由螺釘孔的孔徑或者長度的尺寸來決定。液壓閥組的寬度跟長度的決定因素大致一樣。其次,我們介紹標注尺寸,這一步主要是在設計繪圖時應用,要標注一些元件的端口,孔徑,每組尺寸,大小等等。最后是通道的設計,在這個設計當中最重要的是布局,對這個系統進行全面的整體的安排,把油路分類,首先一定要使得主要油路導通,然后,對于小的油路或者其他油路再逐漸導通。這些液壓閥的通道,在設計的時候一定要保證長度合適,轉角比較少,油道的孔合適,這樣才能有效的控制液壓閥組的重量、大小以及體積,才能合理的利用。
